Cuando un MacBook deja de encender, no carga correctamente, se reinicia de forma inesperada o presenta un consumo anormal, una de las primeras áreas que debemos comprobar es el sistema de alimentación de la placa lógica.
En nuestro laboratorio de reparación de MacBook en Alicante nos encontramos habitualmente con este tipo de averías. En muchos casos, el equipo aparentemente está completamente muerto, pero el problema se encuentra en un componente electrónico concreto y no es necesario sustituir toda la placa base.
Aquí es donde entra en juego la reparación de placa a nivel de componente.
En lugar de sustituir una placa completa, analizamos las diferentes líneas de alimentación, localizamos la anomalía y determinamos qué componente está provocando el fallo.
¿Qué son las líneas de alimentación de un MacBook?
Las líneas de alimentación son los circuitos que distribuyen las diferentes tensiones necesarias para que funcionen los distintos bloques electrónicos del MacBook.
La placa lógica cuenta con diferentes etapas de alimentación. Dependiendo del modelo y de su arquitectura, podemos encontrar líneas principales de entrada, fuentes secundarias y diferentes alimentaciones destinadas al procesador, memoria, almacenamiento, circuitos de carga, USB, comunicaciones y otros componentes.
Por eso, no todos los MacBook tienen exactamente las mismas tensiones ni la misma secuencia de encendido.
Un fallo en cualquiera de estas etapas puede impedir que el equipo arranque o provocar síntomas aparentemente difíciles de relacionar con una avería de alimentación.
¿Qué síntomas puede presentar un MacBook con un fallo de alimentación?
El MacBook no enciende
Es uno de los casos más habituales.
Cuando un MacBook no responde al botón de encendido, no debemos asumir automáticamente que la placa base está completamente dañada.
Comprobamos primero las alimentaciones principales y la secuencia de encendido para determinar hasta qué punto está llegando la alimentación.
El cargador conecta, pero el MacBook no arranca
Puede ocurrir que el equipo reconozca la alimentación externa y, sin embargo, no consiga iniciar correctamente.
En estos casos revisamos el circuito de entrada, las líneas posteriores y las señales necesarias para que la placa pueda continuar con la secuencia de encendido.
Reinicios o apagados inesperados
Una alimentación inestable puede provocar que determinados circuitos dejen de funcionar correctamente.
Si el MacBook se apaga o reinicia especialmente cuando aumenta la carga de trabajo, es importante comprobar la estabilidad de las diferentes alimentaciones y no limitar el diagnóstico únicamente al sistema operativo.
Una zona de la placa se calienta demasiado
Cuando existe un cortocircuito o un componente averiado, podemos encontrar una zona de la placa con una temperatura anormal.
Este dato puede ser especialmente útil durante el diagnóstico, aunque no debemos aplicar tensión de forma indiscriminada para buscar calor, ya que determinadas líneas requieren procedimientos específicos de comprobación.
Consumo anormal
El consumo eléctrico también nos proporciona información.
Observamos qué ocurre cuando intentamos poner en marcha el equipo y estudiamos el comportamiento de la placa.
Esto nos ayuda a determinar si el problema aparece antes, durante o después de determinadas etapas de la secuencia de encendido.
Principales causas de los fallos en las líneas de alimentación
Daños por líquidos
Los líquidos pueden provocar corrosión, oxidación y cortocircuitos en diferentes zonas de la placa lógica.
Además, el daño no siempre es visible a simple vista.
Una placa que aparentemente funciona después de un contacto con líquido puede desarrollar problemas posteriormente debido a la corrosión de pistas, componentes o conexiones.
Cortocircuitos en la placa lógica
Un condensador, MOSFET, circuito integrado u otro componente puede entrar en fallo y provocar un cortocircuito en una determinada línea.
Cuando esto ocurre, nuestro objetivo es identificar qué línea está afectada y localizar el componente responsable.
Sobretensiones y problemas de alimentación
Una alimentación incorrecta puede dañar determinados componentes electrónicos.
Por este motivo, cuando existe sospecha de un problema eléctrico, no nos limitamos a comprobar si el MacBook «recibe corriente».
Analizamos cómo está entrando la alimentación y cómo se distribuye por las diferentes etapas de la placa.
Desgaste o fallo de componentes electrónicos
Los componentes electrónicos también pueden deteriorarse.
Un componente que ha trabajado durante años en determinadas condiciones puede terminar presentando un comportamiento anómalo y provocar el fallo de una línea de alimentación.
Reparaciones anteriores
Otra situación que encontramos en el laboratorio son placas que ya han sido manipuladas anteriormente.
Una soldadura incorrecta, un componente colocado de forma equivocada, una pista dañada o un trabajo de rework realizado sin el equipamiento adecuado puede complicar considerablemente el diagnóstico. Por eso, antes de sustituir componentes, inspeccionamos el estado general de la placa.
¿Cómo diagnosticamos un fallo en las líneas de alimentación de un MacBook?
El diagnóstico de una placa lógica no consiste simplemente en medir voltajes al azar.
Seguimos un proceso de diagnóstico electrónico en el que combinamos mediciones, documentación técnica y observación de la placa.
1. Comprobamos la entrada de alimentación
El primer paso consiste en comprobar que la placa recibe correctamente la alimentación correspondiente.
Dependiendo del modelo, analizamos las diferentes etapas de entrada y protección antes de continuar con el resto del circuito.
2. Comprobamos las líneas de alimentación
Una vez identificadas las diferentes etapas, realizamos mediciones para determinar si las tensiones esperadas están presentes.
- Una línea que debería estar presente y no aparece.
- Una alimentación con un valor incorrecto.
- Una línea que cae al intentar arrancar.
- Un consumo excesivo.
- Un cortocircuito.
- Una fuente que no se habilita porque existe un problema en una etapa anterior.
Cada uno de estos comportamientos nos proporciona una pista diferente.
3. Analizamos el consumo
El consumo eléctrico es otra de las herramientas fundamentales para el diagnóstico.
Observamos qué ocurre cuando intentamos poner en marcha el equipo y estudiamos el comportamiento de la placa.
Esto nos ayuda a determinar si el problema aparece antes, durante o después de determinadas etapas de la secuencia de encendido.
4. Buscamos posibles cortocircuitos
Cuando detectamos una línea con un comportamiento anormal, procedemos a investigar los componentes conectados a ella.
Dependiendo del caso, podemos realizar mediciones de resistencia o impedancia respecto a masa y utilizar procedimientos específicos para localizar el componente responsable.
Es importante destacar que una resistencia baja no significa automáticamente que exista un cortocircuito. Algunas líneas de determinados circuitos pueden presentar valores bajos de forma normal.
Por eso, interpretamos cada medición teniendo en cuenta el esquema y la arquitectura concreta de la placa.
5. Utilizamos el esquema y el boardview
Aquí es donde el diagnóstico a nivel de componente adquiere especial importancia.
No trabajamos únicamente siguiendo pistas visuales sobre la placa.
Utilizamos documentación técnica, esquemas y boardview para conocer qué componentes forman parte de una determinada línea de alimentación y qué función desempeña cada uno.
Esto nos permite pasar de una medición aparentemente aislada a una interpretación completa del circuito.
6. Inspeccionamos la placa bajo microscopio
Una vez localizada la zona que queremos analizar, realizamos una inspección con microscopio.
- Componentes dañados.
- Corrosión.
- Restos de líquido.
- Soldaduras deterioradas.
- Pistas dañadas.
- Componentes previamente sustituidos.
- Signos de sobrecalentamiento.
En reparaciones de placas MacBook, la inspección microscópica es fundamental, especialmente cuando trabajamos con componentes SMD de pequeño tamaño.
Un ejemplo real del proceso de diagnóstico
En este tipo de reparación podemos encontrarnos con una placa que aparentemente no presenta ningún daño visible.
El MacBook no enciende y, externamente, todo parece correcto.
En este punto no procedemos directamente a sustituir la placa.
Comenzamos realizando las comprobaciones eléctricas correspondientes.
Si detectamos que una de las líneas de alimentación presenta un comportamiento anormal, seguimos esa línea mediante el esquema y el boardview.
A partir de ahí podemos identificar qué componentes están conectados a ella y realizar las mediciones necesarias para determinar dónde se encuentra el problema.

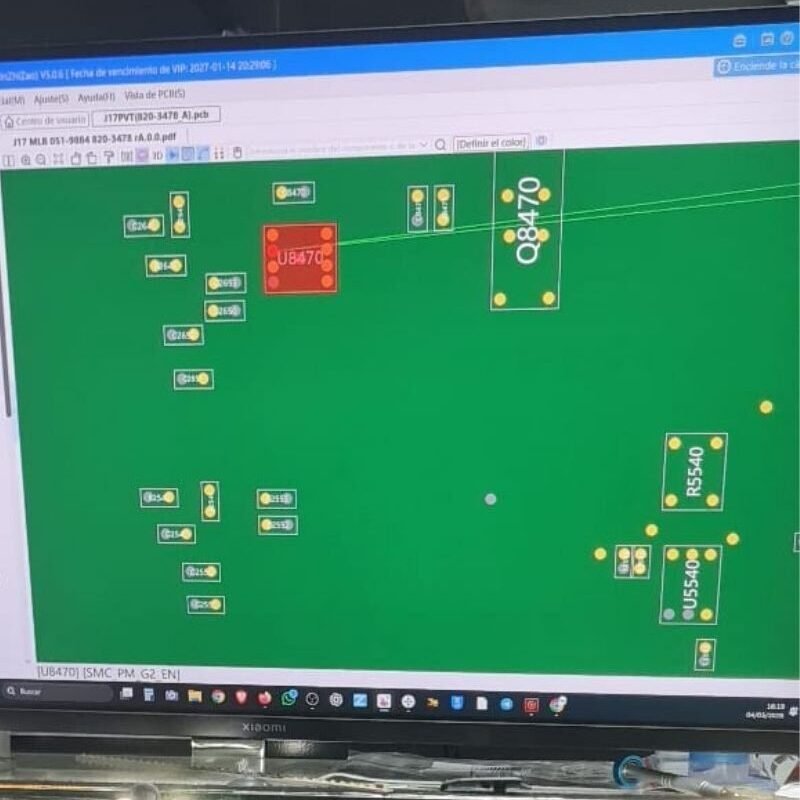

En la imagen del laboratorio podemos ver precisamente este tipo de trabajo: la placa se encuentra bajo microscopio mientras en el monitor analizamos la documentación de la propia placa y localizamos las referencias de los diferentes componentes.
Al mismo tiempo, utilizamos instrumentación de laboratorio para comprobar tensiones, consumos y señales.
De esta manera, no nos limitamos a determinar que «la placa está dañada».
Nuestro objetivo es llegar hasta la causa concreta de la avería.
¿Se pueden reparar las líneas de alimentación de un MacBook?
En muchos casos, sí.
Una vez localizado el origen del problema, podemos valorar una reparación a nivel de componente.
Dependiendo de la avería, puede ser necesario sustituir componentes como:
- Condensadores.
- MOSFET.
- Resistencias.
- Bobinas.
- Controladores de alimentación.
- Circuitos integrados.
- Componentes relacionados con el circuito de carga.
También pueden existir casos en los que sea necesario reparar una pista o una conexión dañada.
La reparación dependerá siempre del diagnóstico concreto de la placa.
Por este motivo, no recomendamos determinar de antemano que una placa necesita ser sustituida únicamente porque el MacBook no enciende.
Una placa aparentemente averiada puede tener una reparación localizada.
¿Por qué es importante reparar una placa MacBook a nivel de componente?
La principal ventaja es que no siempre es necesario sustituir la placa lógica completa.
Cuando técnicamente es posible reparar la avería, podemos actuar directamente sobre el componente o circuito afectado.
Esto puede reducir el coste de la intervención y, en determinados casos, permitir recuperar una placa que de otro modo sería considerada irreparable.
Además, el diagnóstico a nivel de componente permite comprender por qué ha dejado de funcionar la placa, algo especialmente importante cuando existe un cortocircuito, daño por líquido o una avería compleja de alimentación.
¿Qué ocurre si seguimos utilizando un MacBook con una avería de alimentación?
Depende del origen del problema.
En algunos casos, el equipo simplemente dejará de funcionar. En otros, una avería eléctrica puede provocar daños adicionales.
Por eso, si detectamos:
- Sobrecalentamiento anormal.
- Olor extraño.
- Reinicios constantes.
- Problemas de carga.
- Apagados repentinos.
- Consumos anormales.
- Daños por líquido.
Lo recomendable es dejar de utilizar el equipo y realizar un diagnóstico antes de continuar intentando encenderlo repetidamente.
Especialmente después de un derrame de líquido, seguir conectando el cargador puede agravar el daño existente.
¿Qué modelos de MacBook pueden presentar estos problemas?
Los problemas relacionados con la alimentación pueden aparecer en diferentes generaciones de equipos Apple. Entre ellos encontramos distintas versiones de:
MacBook Air
- MacBook Air Intel.
- MacBook Air con chip M1.
- MacBook Air con chip M2.
- MacBook Air con chip M3.
- MacBook Air con generaciones posteriores.
MacBook Pro
- MacBook Pro Intel.
- MacBook Pro con M1, M1 Pro y M1 Max.
- MacBook Pro con M2, M2 Pro y M2 Max.
- MacBook Pro con M3, M3 Pro y M3 Max.
- MacBook Pro con generaciones posteriores.
La arquitectura de alimentación cambia considerablemente entre generaciones, por lo que el procedimiento de diagnóstico también puede variar. Por este motivo, trabajamos siempre sobre el modelo y la placa concreta, en lugar de aplicar un procedimiento genérico a todos los MacBook.
Reparación de líneas de alimentación de MacBook en Alicante
En Radear realizamos diagnóstico electrónico y reparación de placas base de MacBook en Alicante.
Disponemos de equipamiento especializado para trabajar con averías complejas de placa lógica, incluyendo:
- Fallos de alimentación.
- Cortocircuitos.
- Problemas de encendido.
- Problemas de carga.
- Daños por líquido.
- Componentes electrónicos defectuosos.
- Averías que requieren reparación a nivel de componente.
Nuestro taller está equipado con microscopio, fuente de alimentación de laboratorio, multímetro, osciloscopio y herramientas de microelectrónica, necesarias para realizar un diagnóstico preciso.
Cuando recibimos un MacBook que no enciende, no nos limitamos a comprobar si la batería tiene carga.
Analizamos la placa, comprobamos sus diferentes etapas de alimentación y seguimos el circuito hasta localizar el origen de la avería.
Nuestro objetivo es determinar si la placa puede repararse y, cuando técnicamente es viable, evitar la sustitución completa de la placa lógica.
Además de atender reparaciones en Alicante, trabajamos con clientes que nos envían sus equipos desde diferentes puntos de España cuando necesitan una reparación electrónica especializada.
¿Cuándo llevar un MacBook a un especialista en reparación de placas?
Te recomendamos solicitar un diagnóstico si tu MacBook:
- No enciende.
- No carga correctamente.
- Se apaga de forma inesperada.
- Se reinicia constantemente.
- Se calienta de forma anormal.
- Presenta un consumo de batería excesivo.
- Ha sufrido contacto con líquidos.
- Ha dejado de funcionar después de utilizar un cargador.
- Ha sido reparado anteriormente y continúa presentando problemas.
Cuanto antes podamos analizar una placa dañada, especialmente en casos de líquido o cortocircuito, más información podremos obtener sobre el origen de la avería y las posibilidades de reparación.
Diagnóstico de placa MacBook: primero localizar el fallo, después reparar
Una avería de alimentación no significa necesariamente que una placa lógica de MacBook esté perdida.
En reparación electrónica, el diagnóstico es una parte fundamental del trabajo.
Medir, interpretar, localizar y comprobar.
Ese es el proceso que nos permite pasar de un síntoma como «mi MacBook no enciende» a una causa concreta: una línea de alimentación, un componente defectuoso, un cortocircuito o una anomalía dentro de la secuencia de encendido.
Y cuando encontramos el componente responsable, podemos valorar una reparación a nivel de placa en lugar de sustituir innecesariamente toda la placa lógica.
Si necesitas una reparación de MacBook en Alicante y el equipo presenta problemas de encendido, carga o alimentación, podemos realizar un diagnóstico electrónico para determinar el origen de la avería y las posibilidades reales de reparación.
